Nel contesto della lavorazione meccanica, i sistemi di bloccaggio per macchine utensili rappresentano un elemento chiave per garantire precisione, efficienza e sicurezza. Che si tratti di fresatura, tornitura o elettroerosione, il serraggio corretto del pezzo è essenziale per ottenere risultati conformi, ripetibili e con i minimi scarti. In questa guida analizziamo le principali tipologie di sistemi di serraggio, i criteri di scelta e alcune applicazioni specifiche, con un focus pratico orientato a chi opera quotidianamente in officina.
Indice:
- 1 Perché i sistemi di bloccaggio per macchine utensili sono fondamentali
- 2 Tipologie di sistemi di bloccaggio
- 3 Come scegliere i sistemi di bloccaggio per macchine utensili
- 4 Applicazioni dei sistemi di bloccaggio
- 5 —[h2] Automazione dei sistemi di bloccaggio per macchine utensili: Industria 4.0
- 6 —[h2] Check-list tecnica: come validare un sistema di bloccaggio
- 7 Conclusione
Perché i sistemi di bloccaggio per macchine utensili sono fondamentali
Il bloccaggio è la condizione che consente alla macchina utensile di lavorare il pezzo mantenendolo fermo, stabile e sicuro durante tutte le fasi dell’operazione. Un sistema di bloccaggio inefficace può generare vibrazioni, microspostamenti, errori dimensionali o, nei casi peggiori, danni all’utensile o al mandrino. L’affidabilità del serraggio del pezzo meccanico ha quindi un impatto diretto su:
- la precisione dimensionale e geometrica del pezzo
- la qualità della finitura superficiale
- la durata dell’utensile
- la sicurezza dell’operatore
- la conformità del prodotto finale
- la ripetibilità del processo
- la quantità di scarto
Inoltre, un sistema di serraggio progettato correttamente consente di ridurre i tempi di attrezzaggio della macchina utensile, aumentando la produttività e riducendo i costi operativi.
Tipologie di sistemi di bloccaggio
Quando si parla di sistemi di bloccaggio per macchine utensili non esiste una soluzione unica valida per ogni applicazione. I sistemi di serraggio si differenziano per principio di funzionamento, forza esercitata, compatibilità con l’automazione e tipologia di pezzo lavorato.
Morse meccaniche e idrauliche
Le morse meccaniche restano una soluzione diffusa per la loro semplicità, affidabilità e (relativa) convenienza. Per applicazioni dove il tempo ciclo è critico o dove serve una forza di serraggio costante, si preferiscono invece le morse idrauliche o pneumatiche.
Sistemi di bloccaggio per macchine utensili modulari
I sistemi modulari consentono configurazioni flessibili, adattandosi a pezzi di forma, dimensione e volume variabile. Come suggerisce il nome, sono costituiti da elementi componibili (basi, riser, staffe, morsi) che permettono di costruire il sistema più adatto a ciascuna lavorazione.

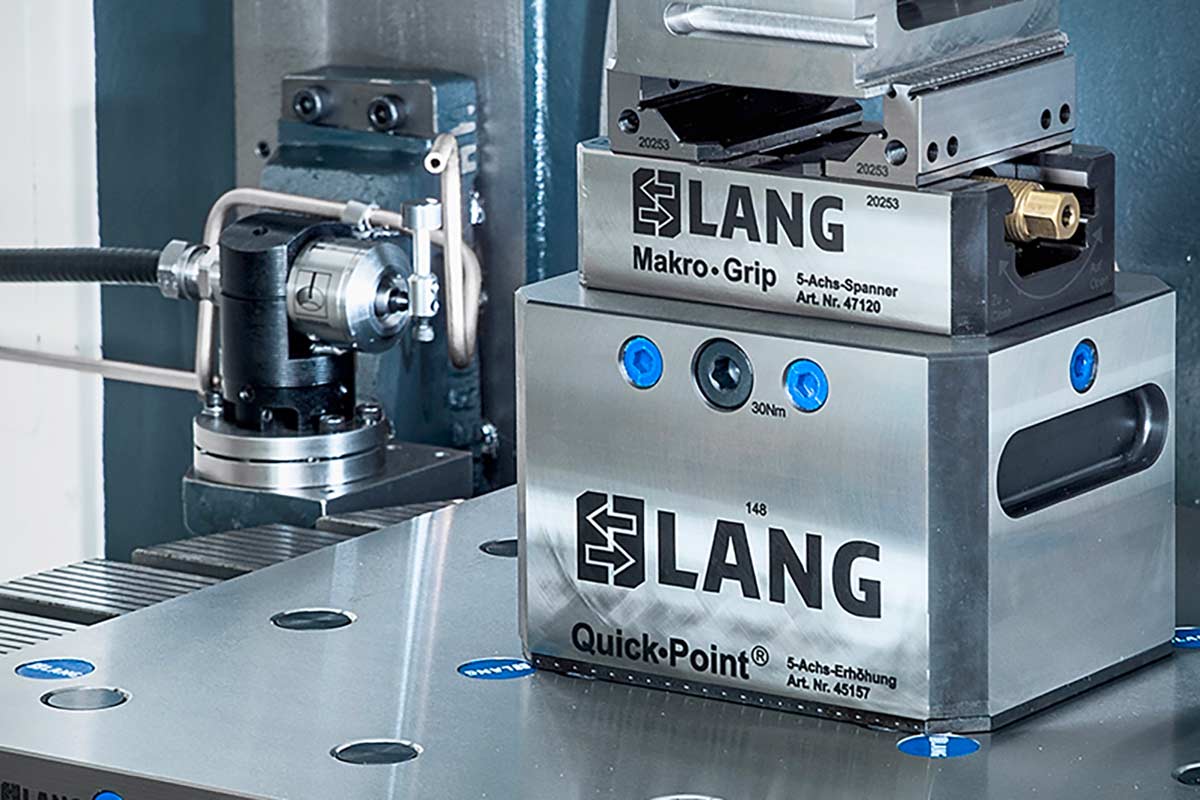

Sistemi di bloccaggio a punto zero
Molto diffusi nei centri di lavoro automatizzati, i sistemi di bloccaggio a punto zero consentono di ridurre drasticamente i tempi di cambio pezzo. La ripetibilità di posizionamento (nell’ordine dei 2–5 micron) li rende ideali per la produzione in serie o per il cambio frequente di attrezzaggi.
Come scegliere i sistemi di bloccaggio per macchine utensili
Come si sarà intuito, quindi, per scegliere il sistema di bloccaggio corretto non basta considerare solo la forma, la dimensione e il volume del pezzo. È fondamentale valutare:
- tipo di macchina utensile (tornio, fresatrice, centro di lavoro)
- materiale del pezzo
- forze in gioco e direzione del carico
- numero di pezzi da produrre
- possibilità di automazione
- necessità di cambio rapido
- precisione e ripetibilità richieste
Il compromesso tra rigidità e accessibilità è spesso il punto critico: un sistema troppo ingombrante può impedire il passaggio dell’utensile o limitare l’angolo di lavoro. La valutazione va quindi fatta in funzione del pezzo, del ciclo e delle caratteristiche dell’intero sistema di automazione CNC.
Applicazioni dei sistemi di bloccaggio
I sistemi di bloccaggio per macchine utensili trovano impiego in una varietà di settori: aerospaziale, automotive, meccanica generale, medicale. Di seguito alcuni casi frequenti.
Produzione in serie
Serve un sistema di serraggio che garantisca ripetibilità, cambio rapido e carico/scarico automatizzato. I sistemi idraulici con riferimenti fissi o quelli a punto zero sono ideali per lavorazioni su larga scala, in ambienti produttivi ad alta automazione.
Prototipazione e pezzi unici
In questi casi la versatilità è fondamentale. I sistemi modulari, magari combinati a morse regolabili, permettono di allestire rapidamente una configurazione stabile anche su pezzi irregolari.
Lavorazioni a 5 assi
Le lavorazioni simultanee su più angolazioni impongono vincoli molto stringenti in termini di accessibilità, compattezza e stabilità del sistema di bloccaggio. L’utensile deve poter operare senza interferenze, anche su superfici inclinate o curve, mantenendo la precisione e la rigidità durante ogni rotazione del pezzo.
In questi casi, è quindi consigliabile affidarsi a un’azienda specializzata in morse a 5 assi, come Metech o altri partner di comprovata esperienza e competenza. Questi fornitori sono infatti in grado di analizzare il contesto produttivo, valutare le caratteristiche geometriche del pezzo e del centro di lavoro, e consigliare o progettare sistemi di serraggio ad hoc, capaci di coniugare precisione, modularità e rapidità di attrezzaggio. La consulenza tecnica iniziale è spesso determinante per evitare colli di bottiglia in produzione e massimizzare le potenzialità della macchina utensile.
—[h2] Automazione dei sistemi di bloccaggio per macchine utensili: Industria 4.0
Con l’evoluzione dell’Industria 4.0, anche i sistemi di bloccaggio stanno diventando sempre più intelligenti. L’integrazione di sensori per il monitoraggio della forza di serraggio, della temperatura e della posizione consente il controllo in tempo reale delle condizioni operative.
Questi dati, trasmessi al controllo numerico o a sistemi di supervisione, permettono di identificare anomalie, prevedere usura o intervenire rapidamente in caso di errore. Nell’ambito dell’automazione CNC, i bloccaggi devono dialogare con robot e moduli di cambio pallet, garantendo affidabilità e ripetibilità anche in assenza di intervento umano.
—[h2] Check-list tecnica: come validare un sistema di bloccaggio
- Rigidità: assenza di micro-movimenti sotto carico
- Accessibilità: l’utensile deve poter lavorare senza interferenze
- Modularità: possibilità di adattamento a pezzi diversi
- Automazione: compatibilità con sistemi di cambio pallet o robot
- Manutenzione: facilità di pulizia e sostituzione componenti
- Ripetibilità: posizionamento preciso e costante nel tempo
- Compatibilità ambientale: resistenza a trucioli, lubrorefrigeranti, polveri
Questi criteri vanno considerati sia nella scelta iniziale che nella validazione di soluzioni già adottate. Il coinvolgimento del reparto tecnico e degli operatori in officina è fondamentale per valutare anche gli aspetti pratici e non solo teorici del sistema.
Conclusione
La scelta dei sistemi di bloccaggio per macchine utensili ha un impatto diretto sulla precisione delle lavorazioni, sulla qualità dei pezzi, sull’efficienza del processo e sulla sicurezza in officina. Una valutazione approssimativa può generare inefficienze difficili da correggere in fase produttiva. Per questo è importante affidarsi a fornitori esperti e analizzare ogni applicazione in modo tecnico, considerando materiali, geometrie, cicli di lavorazione e livelli di automazione. Investire in un sistema di bloccaggio adeguato significa ottimizzare l’intera catena produttiva, dall’attrezzaggio iniziale alla finitura finale.
